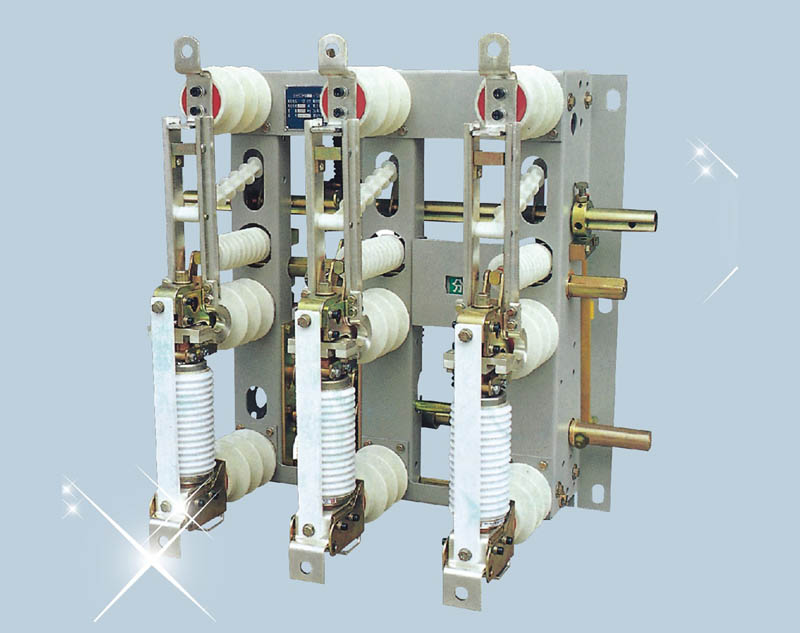

FZN16-12RD/125-31.5戶內高壓真空負荷開關

產品概述:


FZN16-12負荷開關概述:
  FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》(1990年版)國際標準及國家標準(報批稿)的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護,有明顯的各里斷口且具有手、電動二用功能,可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載,防止設備缺相運行的功能。

FZN16-12負荷開關主要用途
  FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz,額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流,FN16A-12RD/200-31.5可開斷負荷電流,過載電流和短路電流,特別適用于無油化,不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構,也可在開關上直接操作,不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

FZN16-12負荷開關使用環境條件
A 、周圍空氣溫度:上限+40oC ;
         下限-25 oC
b 、相對濕度:月平均值不大于90%;
       日平均值不大于95%
c 、海拔不超過:1000m;
d 、周圍無腐蝕或可燃性氣體等明顯污染;
e 、無經常性的劇烈震動。

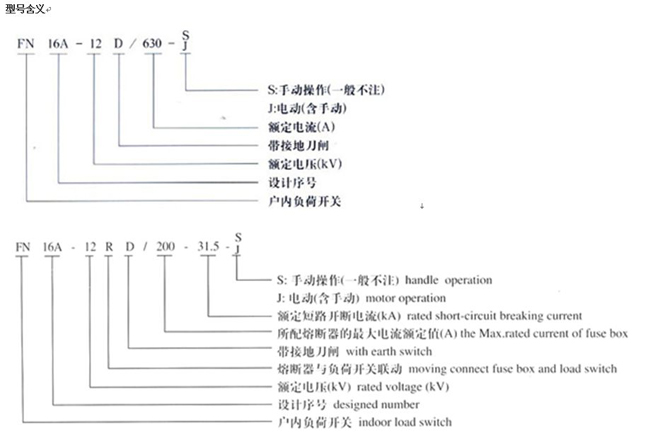

FZN16-12負荷開關含義:

技術數據
1.FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1:
序號
項目
單位
參數
1
額定電壓及最高工作電壓
KV
12
2
額定頻率
Hz
50
3
額定電流
A
630
4
額定有功負載開斷電流
A
630
5
額定閉環開斷電流
A
630
6
5%額定有功負載斷電流
A
31.5
7
額定電纜充電開斷電流
A
10
8
額定電容開斷電流
A
400
9
額定空載變壓器開斷電流
1600VA變壓器空載電流
10
1min 工頻耐受電壓(有效值)對地、相間、真空斷口/隔離斷口
KV
42/48
11
全波雷電沖擊耐受電壓(峰值)對地、相間、真空斷口/隔離斷口
KV
75/85
12
額定短時耐受電流(熱穩定)
KVIS
20/3
13
額定峰值耐受電流(動穩定)
KV
50
14
額定短路關合電流
KV
50
15
額定電流開斷次數
10000
16
機械壽命
10000
17
觸頭允許磨損累計厚度
mm
3
18
分合盞操作力距(力)

120(240)
19
額定分閘操作電壓/電流
V/A
~220/0.5
20
額定分閘操作電壓/電流
V/A
~220/3
2.FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2:
序號
項目
單位
參數
1
額定電壓及最高工作電壓
KV
12
2
額定頻率
Hz
50
3
熔斷器最大額定電流
A
200
4
額定轉移電流
A
3150
5
熔斷管觸發開關的分閘時間
ms
310+5
6
額定短路開斷電流(預期有效值)
KA
31.5
7
額定短路開斷關合電流(預期峰值)
KA
80
8
1min工頻耐受電壓(有效值)對地、相間、真空斷口/隔離斷口
KV
42/48
9
雷電沖擊耐受電壓(峰值)對地、相間、真空斷口/隔離斷口
KV
75/85
10
熔斷器撞擊輸出能量
J
2-5
3.隔離開關裝配技術參數見表3:
序號
項目
單位
參數
1
三相剛合位置不同期
mm
≤3
2
各相剛合位置偏斜
mm
≤2
3
觸刀正壓力
N
200±20
4
觸刀最后分離點到靜觸頭最小距離
mm
5
靜觸頭與上支架間主回路電阻
υΩ
≤100
4.FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4.
型號
額定電壓
熔斷器額定電流
額定開斷電流
熔體額定電流
SDLAJ,XRNT□
12
40
50
6.3,10,16,20,25,31.5,40
SDLAJ,XRNT□
100
50,63,71,80,100
SDLAJ,XRNT□
125
125
德國SIBA公司
12
200
40
160,200
5.真空滅弧室裝配調整的技術參數見表5:
序號
項目
單位
參數
1
觸頭開距
Mm
≤8+10
2
超行程(表現在超行程彈簧上)
mm
≤5+10
3
平均合閘速度
m/s
06±0.2
4
平均分閘速度
m/s
1±0.2
5
三相觸頭分、合閘不同期性
ms
≤2
6
觸頭合閘彈跳時間
ms
≤2
7
帶電體之間及相對地距離
mm
≥125
8
上,下支架間主回路電阻
υΩ
≤60
6.接地開關的技術參數見表6:
序號
項目
單位
參數
1
觸頭壓力
N
200±200
2
接觸面積

應大于視在面積的2/3
3
三相剛合位置不同期
mm
≤3
4
各相剛合位置偏斜
mm
≤1.5
5
關合速度
m/s
≥2.5

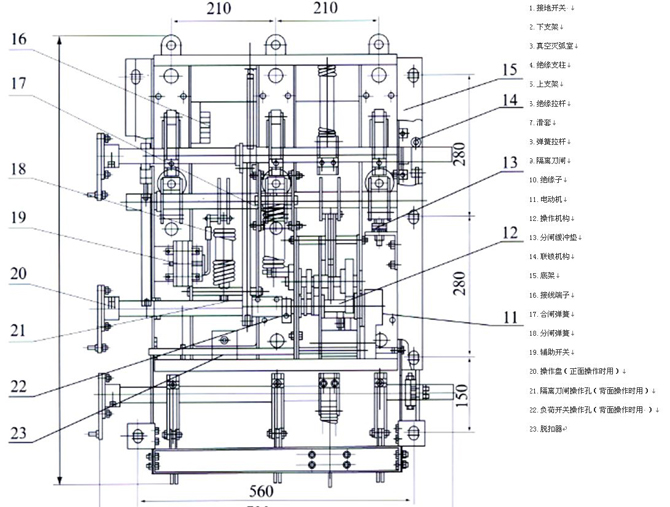

外形圖

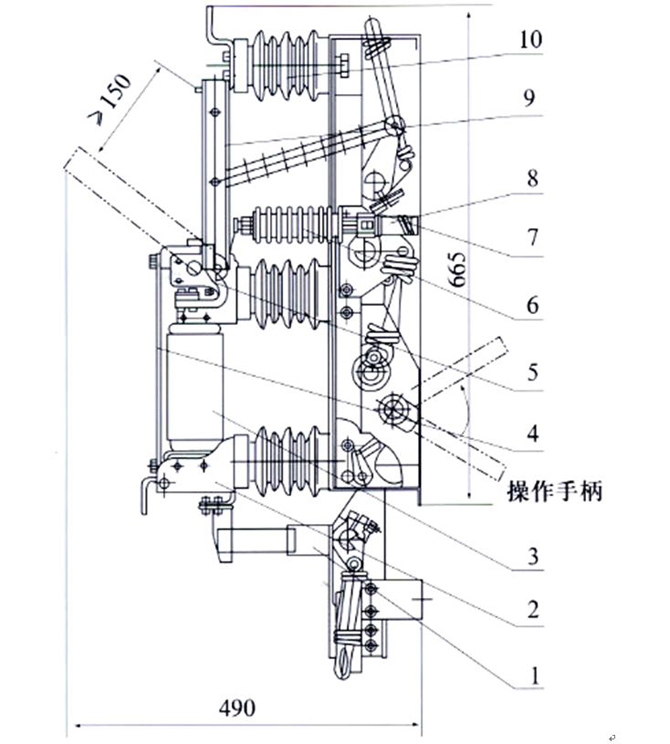

圖1 FN16A-12D/630負荷開關的外形及安裝尺寸

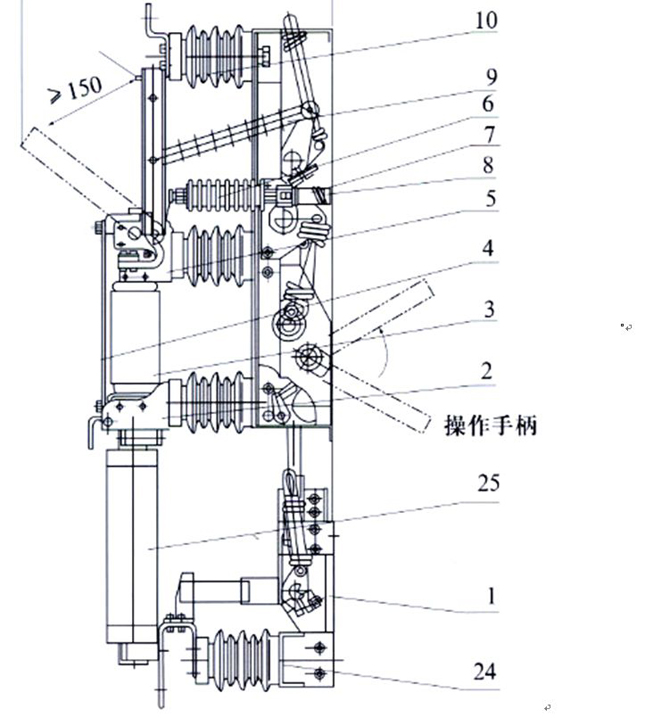

圖2FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器的外形及安裝尺寸

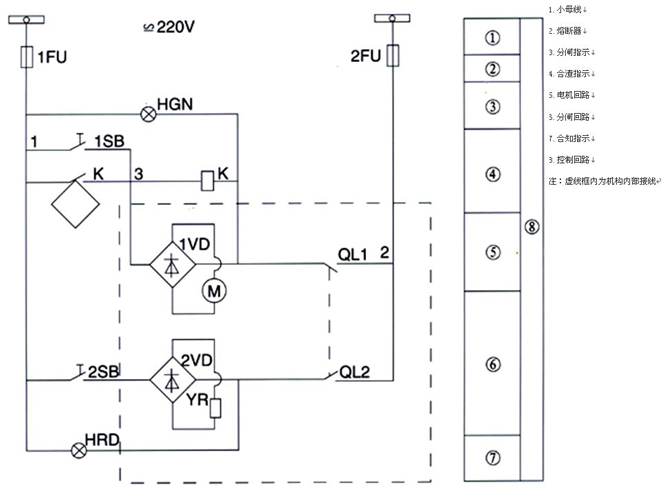

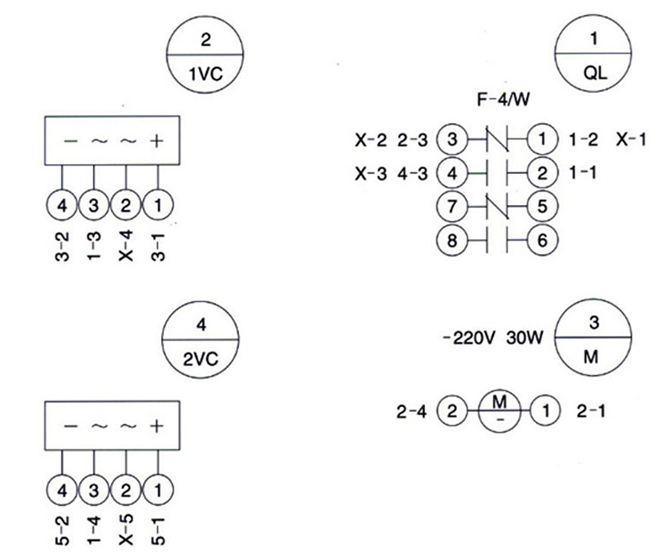

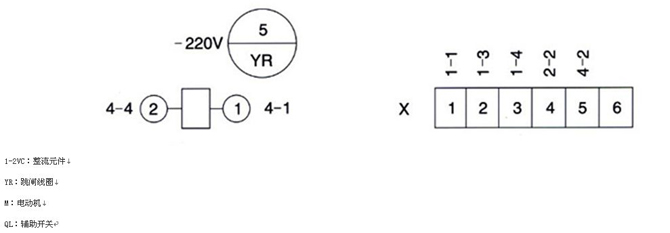

負荷開關和組合電器的控制回路
