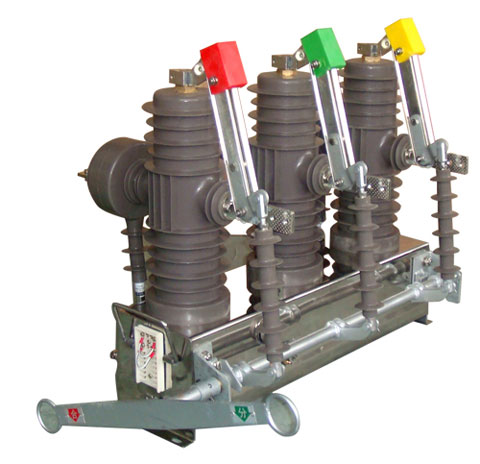

ZW43高壓真空斷路器

產品概述:

ZW43真空斷路器系列型號:
ZW43-12/630-12.5 ZW43-12/630-20  ZW43-12/1250-25 ZW43-12/T630-12.5 ZW43-12/T630-20  ZW43-12/T1250-25      ZW43-12G/630-12.5       ZW43-12G/630-20
ZW43-12G/1250-25

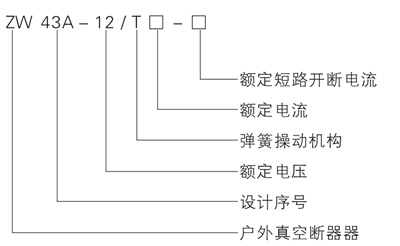

ZW43真空斷路器型號及含義

ZW43真空斷路器產品概述:
ZW43-12F柱式真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。 ZW32-24,ZW32-24G戶外高壓真空斷路器 ZW32-24/630-20型戶外高壓真空柱上干式斷路器(以下簡稱斷路器),是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。 本斷路器采用立柱型、干式結構,絕緣可靠,電壽命長、免維護,特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。 符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。

ZW43真空斷路器主要技術參數:
1 額定電壓12KV
2 額定頻率50 Hz
3 額定電流630 A
4 額定短路開斷電流20KA
5 額定峰值耐受電流(峰值) 50KA
6 額定短時耐用受電流20 KA
7 額定短路關合電流(峰值) 50 KA
8 機械壽命10000time
9 額定短路開斷電流開斷次數30time
10 工頻耐壓(1min):(濕) (干)相間、對地/斷口30/42/48 KV
11 雷電沖擊耐受用電流(峰值)相間、對地/斷口75/85 KV
12 二次回路1min工頻耐壓2KV

ZW43真空斷路器序號 項目 參數:
1 觸頭開距 9±1 mm
2 觸頭超行程2±0.5 mm
3 分閘速度1.0±0.2 m/s
4 合閘速度 0.6±0.2 m/s
5 觸頭合閘彈跳時間≤2 ms
6 相間中心距離340±1.5 mm
7 三相分合閘不同期性≤2 ms


ZW43真空斷路器操作:
1.斷路器經一新的小型化設計,采用全封閉結構,獨特的滅弧室封裝技術,密封性能好,有助于提高防潮、防凝露
性能,適用于高溫、潮濕地區使用。
2.斷路器開斷性能穩定可靠,具有無燃燒,安全、免維護、體積小、重量輕、使用壽命長等特點。
3.斷路器可裝設二相CT,輸出二相電流供職能控制進行信息分析,實現過流保護功能。
4.斷路器內裝有合閘涌流消除裝置(復合控制器),不但能避免涌流引起的誤動作,而且正常工作時果電流脫扣器
線圈不帶電,從而小車了脫扣器抖動可能引起的誤動作。
5.斷路器也可配置智能開關控制器,設有三段式電流保護,零序保護,重合閘、速斷保護等多種保護功能,它支持
多種通訊協議,允許選用多種通訊方式構成通訊網,即可對開關進行本地手動或遙控操作,也可通過通訊網實現遠
方遙控,如配用相應的重合器或分段器控制裝置,可作為重合器或分段器使用。
6.操動機構密封在開關箱體內部,可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。
7.操動機構新穎、簡單、運行可靠、體積小,機械壽命可達1萬次。

ZW43真空斷路器工作原理
1.儲能過程
     拉動機構手動儲能拉環,或給機構電動儲能信號,電機帶動儲能拐臂給儲能彈簧儲能,通過儲能保持環節保
持此能量。
2.合閘過程
     合閘時,拉動機構手動合閘拉環或給機構電動合閘信號,合閘彈簧能量釋放,機構輸出軸轉動,通過拐臂、
連桿帶動滅弧室動觸頭向上運動,與靜觸頭接觸,并提供接觸壓力,同時為分閘彈簧儲能,通過機構的合閘保持環
節正常扣接使斷路器保持合閘狀態。
3.分閘過程
    分閘室,拉動機械手動分閘拉環或機構電動分閘信號,機構的合閘報紙環節解扣,在觸頭壓力彈簧和分閘彈簧
的作用下,機構輸出軸反向轉動,通過連桿,拐臂帶動滅弧室觸頭向下運動,懂靜觸頭分開,斷路器分閘。分閘狀
態點開關分閘彈簧保持。
4.過流保護過程
  配置電液互感器的斷路器,當流經斷路器主回路的電流超過互感器的額定值時,通過互感器副邊出5A電流,驅動
機構內部過流脫扣器,斷路器分閘。

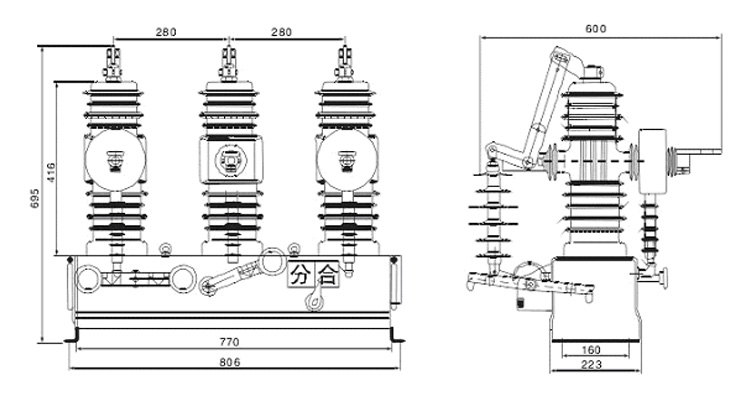

外形及安裝尺寸

訂貨須知事項:
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次,以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。

售后服務:
我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后,七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
5.在保修期內,以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
